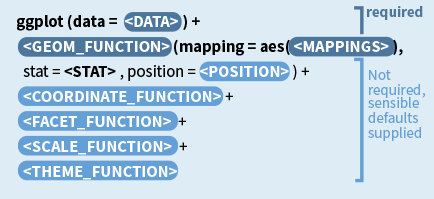

class: center, middle, inverse, title-slide # Introdução a Métodos Computacionais para Ciência Sociais ## Visualização de Dados II ### Tiago Ventura ### CPDOC-FGV --- # Revisão sobre ggplot2 .pull-left[ ![](figs/gg-syntax.png) ] .pull-right[ Quatro "grande" etapas definem nosso trabalho de visualização: 1. **Etapa dos Dados**: Define qual banco de dados você pretende visualizar 2. **Etapa de Mapear**: Define quais **variáveis -> representações gráficas** você pretende visualizar. 3. **Etapa de Geom**: Define como você pretende visualizar. 4. **Etapa de Embelezamento**: Labels, escalas, coordenados, temas.... ] --- ## Múltiplos Geoms .pull-left[ ```r ggplot(data=gapminder, aes(y=lifeExp, x=gdpPercap)) + # Pontos * geom_point(shape=22, alpha=.2, fill="tomato2", color="black", size=2) + # Tendência * geom_smooth(fill="tomato2", color="black", size=1, alpha=.6) ``` ] .pull-right[ <img src="slides-visualizacao_II_files/figure-html/unnamed-chunk-2-1.png" width="80%" /> ] --- ## Representações Gráficas como Variáveis. .pull-left[ ```r ggplot(data=gapminder, aes(y=lifeExp, x=gdpPercap)) + * geom_point(aes(alpha=pop, * size=log(pop))) + geom_smooth(color="red") + scale_x_log10() ``` ] .pull-right[ <img src="slides-visualizacao_II_files/figure-html/unnamed-chunk-4-1.png" width="80%" /> ] --- ### Desafio: Descreva o gráfico abaixo usando o que aprendemos do ggplot e grammar of graphics. - Quantas Variáveis? Quantas Representações Gráficas? - Quais Geoms? Quais Representações Gráficas? <img src="figs/res_no_band.png" width="80%" /> --- class: middle, center, inverse # Visualização de Dados II. --- # Customização: Escalas + Labels + Temas. A idéia de customização consiste em ajustar seu gráfico para apresentá-lo da forma mais efetiva possível. Este processo vai desde definir quais cores utilizar, nomes dos eixos, background dos gráficos, posição de legendas, entre outros. Começaremos com os ajustes de escalas. --- ## Scales As funções do tipo `scale_function` controlam como você apresenta cada representação gráfica (aes) do seu gráfico. Por exemplo, estas funções permitem alterações nos eixos `x` e `y`, e nas outras representações como `color`, `fill`, `shape`, entre outros. Os exemplos mais básicos das funções `scale_` se referem aos eixos `x` e `y`. Alguns exemplos: - `scale_x_log10` e `scale_y_log10` : converte um eixo númerico para escala de log. - `scale_y_reverse` e `scale_x_reverse` : inverte os valores de x e y. - `scale_x_continuous` e `scale_y_continous`: formata x e y quando são variáveis continuas. - `scale_x_discrete` e `scale_y_discrete`: formata x e y quando são variáveis discretas. - `scale_x_date` e `scale_y_date`: formata x e y quando são variáveis discretas. --- ### Exemplos Convertando o eixo x para log10 e alterando o nome. ```r library(gapminder) library(tidyverse) # Convertendo scale x para log. ggplot(data=gapminder, aes(y=lifeExp, x=gdpPercap)) + geom_point() + scale_x_log10(name="Log gdp") ``` <img src="slides-visualizacao_II_files/figure-html/unnamed-chunk-6-1.png" width="50%" /> --- ## Limites e Separação ```r gap_grouped <- gapminder %>% group_by(year, continent) %>% summarise(m=mean(lifeExp, na.rm = TRUE)) ggplot(data=gap_grouped, aes(y=m, x=year, color=continent)) + geom_point(size=3) + geom_line() + scale_x_continuous(breaks = unique(gap_grouped$year)) + scale_y_continuous(limits = c(25,100)) ``` <img src="slides-visualizacao_II_files/figure-html/unnamed-chunk-7-1.png" width="50%" /> --- ## Ajustando Outras Representações. As funções `scale` são também muito úteis para ajustar outras representações gráficas, como fill, color, shape, size, entre outras. Alguns exemplos destas funções: - `scale_aes_manual`: altera cores, shapes, fill para cada grupo de sua variável. - `scale_aes_gradient`: altera escalas de cores de forma continua. - `scale_aes_brewer`: altera palleta de cores para representação gráfica. --- ### scale_aes_manual ```r ggplot(data=gap_grouped, aes(y=m, x=year, color=continent)) + geom_point(size=3) + geom_line() + scale_x_continuous(breaks = unique(gap_grouped$year)) + scale_y_continuous(limits = c(25,100)) + scale_color_manual(name="Continent", values = c("white", "blue", "red", "yellow", "green")) ``` <img src="slides-visualizacao_II_files/figure-html/unnamed-chunk-8-1.png" width="50%" /> --- ## Usando Paletas Usualmente, não adicionamos as cores de forma manual. O R possui paletas de cores pensadas de forma cuidadosa para representar seus gráficas. Dentre elas, minha favorita é do pacote `wesanderson`. ```r #devtools::install_github("karthik/wesanderson") library(wesanderson) pal <- wes_palette("Royal2") pal ``` <img src="slides-visualizacao_II_files/figure-html/unnamed-chunk-9-1.png" width="50%" /> --- ```r # Novo gráfico ggplot(data=gap_grouped, aes(y=m, x=year, color=continent)) + geom_point(size=3) + geom_line() + scale_x_continuous(breaks = unique(gap_grouped$year)) + scale_y_continuous(limits = c(25,100)) + scale_color_manual(name="Continent", values = pal) ``` <img src="slides-visualizacao_II_files/figure-html/unnamed-chunk-10-1.png" width="50%" /> --- ### scale_aes_gradient ```r ggplot(data=gapminder, aes(y=lifeExp, x=gdpPercap, fill=lifeExp)) + geom_point(shape=21, size=2) + scale_x_log10() + scale_fill_gradient(low="yellow", high="red", name="Life Expectancy") ``` <img src="slides-visualizacao_II_files/figure-html/unnamed-chunk-11-1.png" width="50%" /> --- ### scale_aes_brewer .pull-left[ ```r # Exemplo 1 ggplot(data=gapminder, aes(y=lifeExp, x=continent, fill=continent)) + # Pontos geom_boxplot(size=1.5, alpha=.5) ``` <img src="slides-visualizacao_II_files/figure-html/unnamed-chunk-12-1.png" width="100%" /> ] .pull-rigth[ ```r # Exemplo 2 ggplot(data=gapminder, aes(y=lifeExp, x=continent, fill=continent)) + # Pontos geom_boxplot(size=1.5, alpha=.5) + * scale_fill_brewer(palette = "Set1") ``` <img src="slides-visualizacao_II_files/figure-html/unnamed-chunk-13-1.png" width="50%" /> ] --- Para ver algumas paletas disponíveis: ```r #install.packages("RColorBrewer") library(RColorBrewer) RColorBrewer::display.brewer.all() ``` <img src="slides-visualizacao_II_files/figure-html/unnamed-chunk-14-1.png" width="50%" /> --- ## Labels e Títulos .pull-left[ ```r ggplot(data=gapminder, aes(y=lifeExp, x=continent, fill=continent)) + geom_boxplot(size=1.5, alpha=.5) + scale_fill_brewer(palette = "Set1") + # Nova camada labs( x = "Continentes", y = "Expectativa de Vida", fill = "Continente", title = "Expectativa de Vida Por Continente", subtitle = "Fonte: gapminder", caption = " Author: Tiago Ventura" ) ``` ] .pull-right[ <img src="slides-visualizacao_II_files/figure-html/unnamed-chunk-16-1.png" width="80%" /> ] --- ## Removendo Legendas .pull-left[ ```r ggplot(data=gapminder, aes(y=lifeExp, x=continent, fill=continent)) + # Pontos geom_boxplot(size=1.5, alpha=.5) + scale_fill_brewer(palette = "Set1") + guides(fill="none") ``` <img src="slides-visualizacao_II_files/figure-html/unnamed-chunk-17-1.png" width="50%" /> ] .pull-right[ ```r ggplot(data=gapminder, aes(y=lifeExp, x=continent, fill=continent, color=continent)) + # Pontos geom_boxplot(size=1.5, alpha=.5) + scale_fill_brewer(palette = "Set1") + guides(color="none") ``` <img src="slides-visualizacao_II_files/figure-html/unnamed-chunk-18-1.png" width="50%" /> ] --- ## Alterando Posições da Legenda ```r ggplot(data=gapminder, aes(y=lifeExp, x=continent, fill=continent)) + # Pontos geom_boxplot(size=1.5, alpha=.5) + scale_fill_brewer(palette = "Set1") + theme(legend.position="bottom") ``` <img src="slides-visualizacao_II_files/figure-html/unnamed-chunk-19-1.png" width="50%" /> --- ## Facetting. O último truque do ggplot que é muito útil quando trabalhamos com dados agrupados são as funções `facet_`. Estas funções nos permitem dividir os gráficos em pequenas partes (sub-gráficos) a partir de determinados grupos. --- ```r # Colunas ggplot(data = gapminder, mapping = aes(x = year, y = gdpPercap)) + geom_line(color="gray70", aes(group = country)) + geom_smooth(size = 1.1, method = "loess", se = FALSE) + scale_y_log10() + labs(x = "Year", y = "GDP per capita", title = "GDP per capita on Five Continents") + # facet facet_wrap(~ continent) ``` <img src="slides-visualizacao_II_files/figure-html/unnamed-chunk-20-1.png" width="50%" /> --- ## Customização de forma consistente: usando theme. ```r # Set up my theme ------------------------------------------------------------ my_font <- "Palatino Linotype" my_bkgd <- "#f5f5f2" pal <- RColorBrewer::brewer.pal(9, "Spectral") my_theme <- theme(text = element_text(family = my_font, color = "#22211d"), rect = element_rect(fill = my_bkgd), plot.background = element_rect(fill = my_bkgd, color = NA), panel.background = element_rect(fill = my_bkgd, color = NA), panel.border = element_rect(color="black"), strip.background = element_rect(color="black", fill="gray85"), legend.background = element_rect(fill = my_bkgd, color = NA), legend.key = element_rect(size = 6, fill = "white", colour = NA), legend.key.size = unit(1, "cm"), legend.text = element_text(size = 14, family = my_font), legend.title = element_text(size=14), plot.title = element_text(size = 22, face = "bold", family=my_font), plot.subtitle = element_text(size=16, family=my_font), axis.title= element_text(size=10), axis.text = element_text(size=10, family=my_font), axis.title.x = element_text(hjust=1), strip.text = element_text(family = my_font, color = "#22211d", size = 10, face="italic")) my_theme <- theme_bw() + my_theme ``` --- ### Salva como Template no seu R ```r # This sets up for all your plots theme_set(theme_bw() + my_theme) ``` ### Ou Adiciona Manualmente. .pull-left[ ```r graph <- ggplot(data=gapminder, aes(y=lifeExp, x=continent, fill=continent)) + geom_boxplot(size=1.5, alpha=.5) + * scale_fill_brewer(palette = "Set1") graph + my_theme ``` ] .pull-right[ <img src="slides-visualizacao_II_files/figure-html/unnamed-chunk-24-1.png" width="80%" /> ] --- ## Temas Pré-Construídos. ```r #install.packages(c("ggthemes", "hbrthemes")) library(ggthemes) library(hrbrthemes) graph + theme_minimal() ``` <img src="slides-visualizacao_II_files/figure-html/unnamed-chunk-25-1.png" width="50%" /> --- ```r graph + theme_economist() ``` <img src="slides-visualizacao_II_files/figure-html/unnamed-chunk-26-1.png" width="50%" /> --- ```r graph + theme_fivethirtyeight() ``` <img src="slides-visualizacao_II_files/figure-html/unnamed-chunk-27-1.png" width="50%" /> --- ```r graph + theme_ipsum() ``` <img src="slides-visualizacao_II_files/figure-html/unnamed-chunk-28-1.png" width="50%" /> --- ## Exercício da Semana (Valendo Ponto Extra). Esta semana vocês **não farão exercício de programação**. Porém terão uma tarefa simples. Dentre os quatro artigos abaixo: [Will I Get Covid?](http://tiagoventura.rbind.io/publication/will_i_get_covid/Calvo_Ventura_Covid_Social_Media.pdf) [Connective Effervescence and Streaming Chat During Political Debates](http://tiagoventura.rbind.io/files/CCMV_Bringing_Audience.pdf) [Trustful Voters, Trustworthy Politicians: A Survey Experiment on the Influence of Social Mediain Politics](http://tiagoventura.rbind.io/publication_wp/trust/trust.pdf) [The Effect of Streaming Chat on Perceptions of Debates](http://tiagoventura.rbind.io/files/ACMMV_the_effect_of_streaming_chat_on_perceptions_of_debates.pdf) Você deve: - Selecionar **um gráfico** entre os cinco artigos para reproduzirmos na segunda. - Envie via slack, até sexta-feira, meia noite. - Vamos reproduzir os gráficos na próxima segunda.
